FUSO Продукция Автомобили в наличии

Краны-манипуляторы (КМУ)

Грузовая бортовая платформа c КМУ (кран-манипулятор) Грузовая бортовая платформа c КМУ (кран-манипулятор)
Модель шасси
FECX1K
Тип кузова
Бортовая платформа с КМУ
Изготовитель кузова
РусТрак
Полная масса, кг
8550
Год изготовления
2022
Двигатель, л.с
175
Экологический класс
Евро V
Пробег, км
0
Город
Воронеж

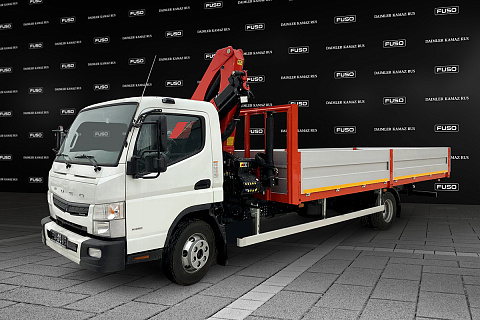

Грузовая бортовая платформа 6200x2550X600, с гидравлическим КМУ (кран-манипулятор) Palfinger 6500A Грузовая бортовая платформа 6200x2550X600, с гидравлическим КМУ (кран-манипулятор) Palfinger 6500A
Модель шасси
FECX1K
Тип кузова
Бортовая платформа с КМУ
Полная масса, кг
8550
Год изготовления
2021
Двигатель, л.с
175
Экологический класс
Евро V
Пробег, км
30
Город
Москва

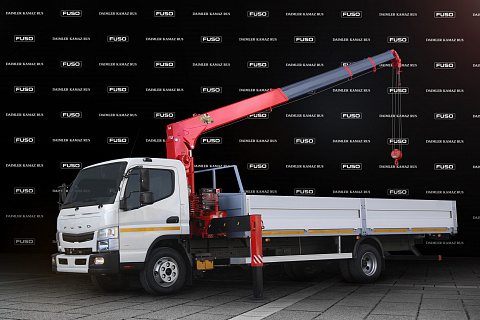

Грузовой бортовой автомобиль 6200х2550х400 мм с КМУ (кран-манипулятор) UNIC 374 Грузовой бортовой автомобиль 6200х2550х400 мм с КМУ (кран-манипулятор) UNIC 374
Модель шасси
FECX1K
Тип кузова
Бортовая платформа с КМУ
Вместимость паллет, шт
14
Изготовитель кузова
ООО РусТрак
Полная масса, кг
8550
Год изготовления
2021
Двигатель, л.с
175
Экологический класс
Евро V
Пробег, км
0
Город
Ставрополь
FUSO CANTER TF C КМУ (КРАН-МАНИПУЛЯТОР) И АЛЮМИНИЕВЫМ БОРТОМ 6,2Х2,55Х0,6 FUSO CANTER TF C КМУ (КРАН-МАНИПУЛЯТОР) И АЛЮМИНИЕВЫМ БОРТОМ 6,2Х2,55Х0,6
Модель шасси
FECX1K
Тип кузова
Бортовая платформа с КМУ
Изготовитель кузова
РусТрак
Полная масса, кг
8550
Год изготовления
2022
Двигатель, л.с
175
Экологический класс
Евро V
Город
Иркутск

Краны-манипуляторы (КМУ)

Кран-манипуляторный механизм — сложное устройство с приводом от силовой установки базового шасси, устанавливаемое на транспортное средство и предназначенное для погрузки и выгрузки различных грузов на это транспортное средство.

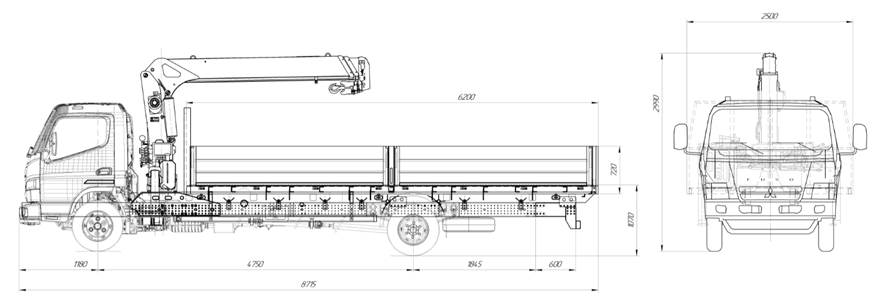

Схематичное изображение грузовика с КМУ:

грузовой манипулятор

Основные преимущества грузового манипулятора — простота использования и мобильность. Это универсальный механизм, при помощи которого проводятся погрузочно-разгрузочные работы грузов разного назначения (от сыпучих до контейнеров). Также кран манипулятор автомобильный можно использовать при эвакуации автотранспорта.

Кроме обычных разгрузочно-погрузочных работ можно проводить ремонты, установив на грузовик с КМУ монтажную люльку или осуществлять погрузку сыпучих грузов, установив экскаваторный ковш.

При этом грузовой кран-манипулятор может устанавливаться как сразу за кабиной грузового шасси, так и на заднем свесе (за грузовой платформой). К этому варианту прибегают для того, чтобы разгрузить переднюю ось грузовика с КМУ или предполагается использование прицепа. Но для такого расположения возможно придется устанавливать дополнительные опоры (аутригеры).

Основные преимущества автомобиля с КМУ:

  • малый вес и габариты, позволяющие установить манипулятор на грузовое шасси;
  • низкая себестоимость работ при погрузке и транспортировке грузов (не требуется дополнительно отдельный кран);
  • грузовая манипуляторная установка имеет привод от коробки отбора мощности (КОМ) транспортного средства;
  • универсальность данной установки для разных видов работ;
  • значительное снижение временных затрат на транспортировку груза.

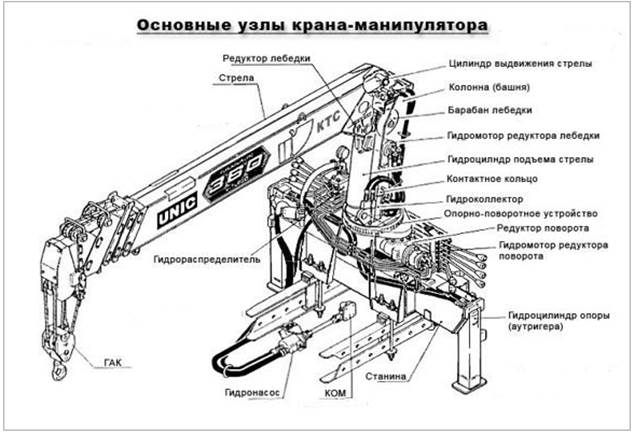

Манипуляторы состоят из следующих основных узлов:

  • опорная рама, крепится на шасси ТС;
  • сам крановый механизм;
  • привод кранового механизма от КОМ;
  • механизм управления.

Технические характеристики КМУ:

  • грузоподъемность (на разных вылетах стрелы);
  • габариты манипулятора;
  • высота поднятия груза;
  • расстояние перемещения груза в горизонтальном направлении;
  • угол поворота стрелы.

Все грузовые манипуляторы можно разделить по следующим параметрам:

  1. По типу системы работы и её управления:
    • тросовые КМУ (телескопические), состоят из нескольких секций (в основном 2 — 5 шт), лебедки, троса;
    • КМУ на шасси с шарнирной стрелой с гидроцилиндрами (их еще называют Z-образные).
  2. По максимальной грузоподъемности:
    • небольшой грузоподъемности (до 1,5 тонн);
    • средней грузоподъемности (до 3-5 тонн);
    • высокой грузоподъемности (свыше 5 тонн).

    Данный показатель не совсем верно показывает возможности манипулятора с КМУ, так как не показывает зависимость грузоподъёмности от вылета стрелы. Более правильно использовать такое понятие как грузовой момент — произведение двух показателей: вылет стрелы и грузоподъёмность КМУ грузовика. Например, если грузовой момент крана-манипулятора 10 тм, то грузоподъемность установки при вылете стрелы 10м будет 1 т., при вылете стрелы 2 м — 5 т.

  3. По виду используемого шасси:
    • на базе грузового автоирбиля;
    • на базе колесного / гусеничного автотранспорта повышенной проходимости;
    • на базе других видов самоходной спецтехники (железнодорожный, тракторов и т.п.).

Какая-либо стандартизация по вышеизложенным параметрам отсутствует, поэтому каждый производитель придерживается своей классификации.

У каждого вида типа системы работы кранов-манипуляторов автомобиля есть как плюсы, так и минусы:

  • Манипуляторы автомобильные с тросовой системой используют механическую или электрическую лебедку, это позволяет КМУ выполнять погрузку/загрузку на территорию, которая огорожена без заезда на нее, так же позволяет работать с грузами, которые находятся ниже или выше уровня земли (котлованы, траншеи, малоэтажное строительство и т.д.).
  • Грузовые манипуляторы с рабочими гидроцилиндрами обладают большей грузоподъемностью и более высокой степенью свободы, так же на данный привод можно установить дополнительное оборудование.

кму технические характеристики

Основные производители автомобильного крана-манипулятора:

  • ATLAS
  • FASSI
  • PALFINGER
  • UNIC
  • FЕRRARI
  • XСMG
  • HIAB
  • TADANO
  • KATO

Как выбрать грузовой манипулятор?

  • Характеристики груза и его вес.
  • Объём предполагаемых перевозок.
  • Тип местности, где запланировано использование грузового автомобиля с КМУ.
  • Условия погрузочных /разгрузочных работ (допустимое расстояние ТС до груза).
  • Необходимость перемещению груза (необходимо ли будет использовать КМУ на шасси в качестве крана (поднимать / опускать выше или ниже уровня ТС) или достаточно будет выполнять погрузку и разгрузку на транспортное средство).
  • Шасси автомобиля, на которое планируется установка манипулятора.

Необходимо выбирать манипулятор с КМУ для грузовика с некоторым запасом по техническим характеристикам по отношению к предполагаемым работам. Все механизмы манипулятора, работающие на пределе своих возможностей, изнашиваются быстрее. Также возможны ошибки в расчётах непосредственно при планировании работ.

Выбирать лучше грузовой манипулятор с вылетом стрелы, превышающим длину кузова на 1 — 2 метра, имеющей сложный профиль.

Теоретическая рекомендация — вес манипулятора не должен превышать 20% — 25% грузоподъемности шасси.

Дополнительные опции грузовика с КМУ

Каждый автомобиль с КМУ возможно дооснастить дополнительными опциями. Поэтому прежде чем купить кран-манипулятор автомобильный, проконсультируйтесь, что можно установить дополнительно для выполнения необходимых вам работ более быстро и профессионально. Например, это может быть:

  • охладитель масла, при интенсивных работах (например, бур, гидромолот) возможен перегрев;
  • удлинители секций (механические);
  • различные сменные рабочие органы (монтажная люлька, ковш, вилочные подхваты и т.д.).

Установка КМУ на шасси FUSO Canter TF производится намного проще, чем у конкурентов, это обусловлено тем, что на раме FUSO Canter присутствует много дополнительных отверстий, позволяющих не использовать стремянки. Ко всему прочему наше шасси позволяет перевозить больше груза. Грузовой манипулятор недорого и качественно - это реальность!

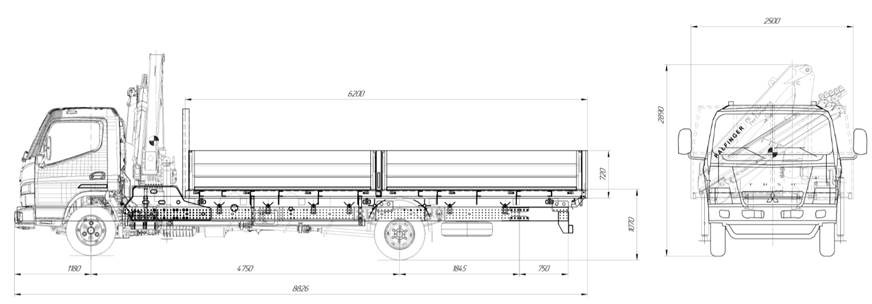

КМУ на шасси FUSO TF8.55 База 4750 мм.

грузовик с кму

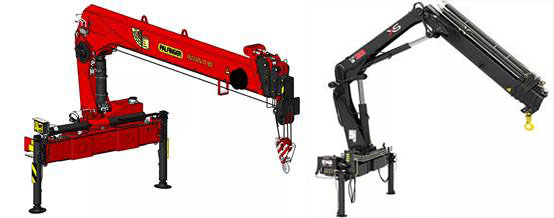

Автомобиль с КМУ с гидравлическим приводом

автомобиль с кму

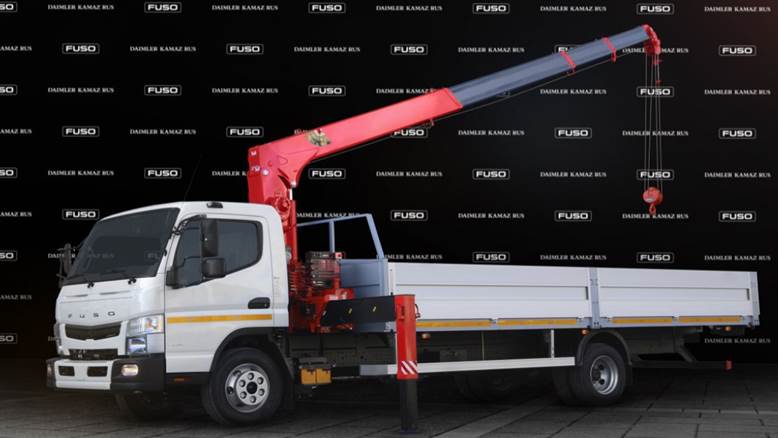

Телескопический кран-манипулятор с тросовым приводом

кран манипулятор автомобильный

Почему купить манипулятор в Москве необходимо именно в «ДАЙМЛЕР КАМАЗ РУС»?

  • ООО «ДАЙМЛЕР КАМАЗ РУС» является генеральным импортером грузовиков с КМУ FUSO в России.
  • Стоимость манипулятора — индивидуальный ценовой подход на приобретение.
  • Регулярные акции и скидки

Подробную информацию по выбору, техническим характеристикам крана-манипулятора на базе FUSO узнавайте позвонив по телефону 8 800 555 45 45. Наши профессионалы ответят на все вопросы и помогут подобрать бортовой автомобиль с КМУ на шасси Фузо под Ваши конкретные цели и задачи.

Продажа крана-манипулятора в Москве и регионах РФ — наша работа!
